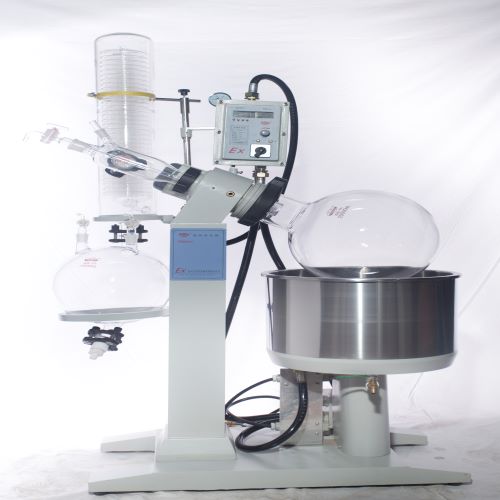

一文與您分享大型旋轉蒸發器的結構原理

　　大型旋轉蒸發器密閉空間由蒸發瓶、蒸發管、密封圈、冷凝管等玻璃組件、真空緩沖瓶、真空泵和真空管路組成，而這其中，影響系統真空關鍵且會變化的因素是：真空泵、密封圈和真空管。



　　當溶劑蒸餾時，蒸餾燒瓶在連續轉動。蒸餾燒瓶是一個帶有標準磨口接口的梨形或圓底燒瓶，通過高度回流蛇形冷凝管與減壓泵相連，回流冷凝管另一開口與帶有磨口的接收燒瓶相連，用于接收被蒸發的有機溶劑。在冷凝管與減壓泵之間有一三通活塞，當體系與大氣相通時，可以將蒸餾燒瓶，接液燒瓶取下，轉移溶劑，當體系與減壓泵相通時，則體系應處于減壓狀態。



　　下面咱們來了解下該儀器的結構原理：



　　1、蒸餾燒瓶是一個帶有標準磨口接口的茄形或圓底燒瓶，通過一高度回流蛇形冷凝管與減壓泵相連，回流冷凝管另一開口與帶有磨口的接收燒瓶相連，用于接收被蒸發的有機溶劑。



　　2、在冷凝管與減壓泵之間有一三通活塞，當體系與大氣相通時，可以將蒸餾燒瓶，接液燒瓶取下，轉移溶劑，當體系與減壓泵相通時，則體系應處于減壓狀態。



　　3、使用時，應先減壓，再開動電動機轉動蒸餾燒瓶，結束時，應先停機，再通大氣，以防蒸餾燒瓶在轉動中脫落。作為蒸餾的熱源，常配有相應的恒溫水槽。



　　4、通過電子控制，使燒瓶在合適速度下，恒速旋轉以增大蒸發面積。通過真空泵使蒸發燒瓶處于負壓狀態。蒸發燒瓶在旋轉同時置于水浴鍋中恒溫加熱，瓶內溶液在負壓下在旋轉燒瓶內進行加熱擴散蒸發。



　　5、該設備可以密封減壓至標準毫米汞柱；用加熱浴加熱蒸餾瓶中的溶劑，加熱溫度可接近該溶劑的沸點；同時還可進行旋轉，速度為標準，使溶劑形成薄膜，增大蒸發面積。



　　6、此外，在高效冷卻器作用下，可將熱蒸氣迅速液化，加快蒸發速率。
